35 kV skirstomųjų įrenginių pasirinkimas: 5 specifikacijų klaidos, dėl kurių gali atsirasti sistemos gedimų – ir kaip jų išvengti

Kai inžinieriai nurodo 35 kV skirstomąjį įrenginį, paklaidos riba yra siaura. Neteisingai apskaičiuotas trumpojo-jungimo įvertinimas, nepastebėta IP klasė arba neatitinkantis izoliacijos standartas nesukelia ribinio veikimo trūkumo - tai sukelia įrangos gedimus, neplanuotus gedimus ir blogiausiu atveju lanko blyksnius, kurie kelia pavojų personalui ir sunaikina infrastruktūrą.

Šiame vadove aptariamos penkios dažniausiai pasitaikančios specifikacijos klaidos perkant 35 kV metalu{1}}dengtus skirstomuosius įrenginius, paaiškinamos tikrosios jų pasekmės ir nustatomi teisingi kiekvieno pasirinkimo kriterijai. Jei reikia, Gangheng Electric KYN61-40.5 šarvuoti ištraukiamieji skirstomieji įrenginiai naudojami kaip techninis atskaitos taškas – ne kaip pardavimo aikštelė, o todėl, kad paskelbti jo parametrai parodo, kaip teisingai nurodyta 35 kV plokštė atrodo praktiškai.

1 klaida: vardinės įtampos nurodymas neatsižvelgiant į IEC izoliacijos ribą

Kas negerai:Inžinieriai nurodo skirstomuosius įrenginius esant vardinei sistemos įtampai - 35kV -, nepripažindami, kad IEC standartai reikalauja įrangos, kurios vardinė 35 kV įtampa yra 40,5 kV. 5,5 kV tarpas nėra techninis dalykas. Jis skirtas sugerti trumpalaikius viršįtampius dėl perjungimo viršįtampių ir žaibo smūgių. Įranga, nurodyta tiksliai 35 kV įtampa, įprastai bus įtempta virš projektinės ribos įprasto tinklo veikimo metu.

Pasekmė:Pagreitintas izoliacijos degradavimas. Tai, kas iš pradžių pasireiškia kaip dalinis iškrovimas, galiausiai sukelia dielektriko suskaidymą -, dažniausiai blogiausiu momentu, esant apkrovai.

Teisinga specifikacija:

Nominali įtampa:40,5kV(IEC žymėjimas vardinėms 35 kV sistemoms)

Maitinimo dažnio atsparumo įtampa (1 min.):95kV

Žaibo impulso atsparumo įtampa (BIL):185kV(fazė-į-žemę) /215kV(per atvirą pertrauką)

KYN61-40.5 nominalioji įtampa yra 40,5 kV su tiksliai tokiais izoliacijos lygiais - 95/115 kV galios dažnio atsparumas ir 185/215 kV BIL – tai atspindi standarto IEC 62271-200 atitiktį 35 kV paskirstymui.

2 klaida: nepakankamai nurodytas trumpojo{1}}jungimo atsparumo įvertinimas

Kas negerai:Tai pati didžiausia 35 kV skirstomųjų įrenginių pirkimo klaida. Trumpojo jungimo atsparumo įvertinimas (Ith) dažnai parenkamas atsižvelgiant į numatomus gedimų lygius projekto projektavimo metu -, nenumatant tinklo stiprinimo ar tinklo išplėtimo prieš srovę. Pastotė, maitinama 31,5 kA gedimo{6}} lygio tinkleliu, nurodyta su 25 kA skirstomaisiais įrenginiais, patirs mechaninį ir terminį gedimą, kai pirmą kartą įvyks varžtų gedimas.

Pasekmė:Gedimo atveju skydelis, kurio nominali vertė yra mažesnė nei tikrasis gedimo lygis, ne tik suveikia -, bet ir struktūriškai sugenda. Šynos deformuojasi, pažeidžiamos skyrių užtvaros, o lanko energija sklinda visoje linijoje. Tai nėra ištaisomas gedimas. Tai pilnas skydo pakeitimo įvykis, su susijusiu prastovos laiku matuojamas savaitėmis, o ne valandomis.

Teisinga specifikacija:Visada patikrinkite numatomą trumpojo jungimo-srovę (Isc) montavimo vietoje, tada pasirinkite vardinę trumpojo-laiko atsparumo srovę su bent vienu standartiniu pakraščiu:

KYN61-40.5 galimas ir 25 kA, ir 31,5 kA Ith nominalios vertės, su atitinkamomis didžiausiomis 63 kA ir 80 kA atsparumo srovėmis ir 4 sekundžių atsparumo trukme – pakanka, kad prieš srovę veiktų apsauga ir pašalintų gedimą prieš pažeidžiant skydelį.

3 klaida: IP apsaugos klasės nepaisymas diegimo aplinkoje

Kas negerai:IP4X yra standartinis patalpų 35 kV metalu dengtų skirstomųjų įrenginių korpuso įvertinimas. Inžinieriai, dirbantys su projektais dulkėtoje pramoninėje aplinkoje - cemento gamyklose, plieno gamyklose, kasybos įmonėse -, dažnai priima IP4X, neįvertinę, ar darbo aplinkoje susidaro mažesnės nei 1 mm dalelės, o IP4X neatmeta. Drėgmė taip pat neįvertinama: pakrantės arba didelės drėgmės{10}}vietose įrengtuose skirstomuosiuose įrenginiuose, kuriuose nėra tinkamo gaubto sandarinimo, per dvejus ar trejus metus nuo eksploatacijos pradžios atsiranda šynų izoliacijos sekimo ir šliaužimo gedimų.

Pasekmė:Dėl izoliacijos užteršimo atsiranda dalinis iškrovimas, kuris uždarame skyriuje pagreitėja į vidinius lanko įvykius. Tai brangus remontas ir pavojingas personalui.

Teisinga specifikacija:

Standartinė patalpų aplinka:IP4X(dėklas uždarytas),IP2X(pertraukiklio skyriaus durys atidarytos, vežimėlis bandymo padėtyje)

Labai užteršta arba pakrantės aplinka: su gamintoju aptarkite IP5X ar aukštesnį lygį

Visada patikrinkite pertraukimo kambario įvertinimą atskirai - jis paprastai yra mažesnis nei gaubto įvertinimas, kai durys atidarytos

KYN61-40.5 turi IP4X korpuso įvertinimą ir IP2X pertraukiklio skyriuje su atidarytomis durelėmis – tai skirtumas, kuris yra svarbus eksploatacijoje, nes techninės priežiūros personalas reguliariai pasiekia pertraukiklio skyrius, kol šynoje lieka įtampa.

Įrenginiams ne standartinėmis sąlygomis - virš 1 000 m aukščio virš jūros lygio, aplinkos temperatūra viršija 40 laipsnių arba seisminės zonos, kurių intensyvumas didesnis nei 8 -, šie parametrai turi būti nurodyti užsakymo metu. KYN61-40.5 standartinė specifikacija apima aukštį iki 1 000 m ir aplinkos temperatūrą nuo -15 laipsnių iki +40 laipsnio; projektams už šio paketo ribų reikalinga inžinerinė peržiūra.

4 klaida: fiksuoto{1}}tipo skirstytuvo pasirinkimas, kur reikalinga ištraukimo konfigūracija

Kas negerai:Fiksuoto-tipo (ne-išimamo) skirstomųjų įrenginių išankstinė kaina yra mažesnė ir tinka stabilioms, žemo -perjungimo-dažnio programoms. Jis dažnai nurodomas - neteisingai - pastotėms, kurios aptarnauja pramonines apkrovas dideliu perjungimo dažniu, arba atsinaujinančios energijos įrenginiams, kuriuose tinklo-jungimo perjungimas yra įprastas. Klaida išryškėja atliekant pirmą techninę priežiūrą: naudojant fiksuotą pertraukiklį, visas skydas turi būti atjungtas-, izoliuotas ir užrakintas, kad būtų galima pasiekti grandinės pertraukiklį. Esant įtampai pastotei, tai reiškia planuojamą gedimą.

Pasekmė:Vėjo jėgainių pastotėms arba fotoelektrinių elektrinių kolektoriams, kuriems reikia reguliarių perjungimų ir retkarčiais greito pertraukiklio pakeitimo, fiksuoto{0}}tipo skirstomųjų įrenginių priežiūros prastovos gerokai viršija pradinį išlaidų pranašumą pirmaisiais eksploatavimo metais.

Teisinga specifikacija:Bet kuriai paraiškai, kuri apima:

• Dažni perjungimo ciklai
• Prisijungimas prie atsinaujinančios energijos tinklo (PV, vėjo, saugyklos)
• Pramoniniai kroviniai, kuriems reikalinga tiesioginė{0}}autobuso priežiūra

Pastotės, kuriose sutartyje nurodytas planuojamos išjungimo trukmės sumažinimas ... ištraukimo (ištraukiamo) konfigūracija yra teisingas pasirinkimas. Ištraukimo konstrukcija leidžia ištraukti grandinės pertraukiklio vežimėlį į bandymo padėtį -, elektra izoliuotą, bet šynai išlikus įtampai -, kad būtų galima patikrinti, išbandyti arba pakeisti pertraukiklį be sistemos nutrūkimo.

Vežimėlio judėjimui KYN61-40.5 naudojamas sraigtinis-veržlės varomasis mechanizmas su bėgančia sankaba. Savaiminis-sraigtas apsaugo nuo atsitiktinio pasislinkimo veikiant elektromagnetinėms jėgoms gedimo metu; eigos sankaba automatiškai išsijungia galinėse padėtyse, kad būtų išvengta mechaninių pažeidimų greito ištraukimo metu. Vykdant Tanzanijos paleidimo projektą, atliekant išankstinį-įjungimo bandymą buvo nustatytas sugedęs pertraukiklis ir pakeistas nepertraukiant paleidimo grafiko – tiesioginė ištraukimo architektūros pasekmė.

5 klaida: penkių-prevencijos blokavimo reikalavimų praleidimas specifikacijoje

Kas negerai:Rinkose, kuriose viešieji pirkimai pirmiausia vykdomi palyginus kainas, konkurso specifikacijose dažnai nėra mechaninio blokavimo reikalavimų arba jie paliekami gamintojo nuožiūrai. Rezultatas yra skirstomieji įrenginiai, atitinkantys elektros parametrus, tačiau neturintys eksploatacinės saugos architektūros, reikalingos pastočių aplinkoje, kurioje yra įtampa. Tai ypač būdinga projektams, perkamiems per tarpininkus, o ne tiesiogiai iš gamintojų.

Pasekmė:Be privalomų blokavimų, netinkamo veikimo įvykiai - pertraukiklio uždarymas ant įžemintos šynos, įtampa esančio vežimėlio ištraukimas, izoliatoriaus atidarymas veikiant apkrovai - pastočių aplinkoje statistiniu reguliarumu įvyksta. Šie įvykiai nėra vien operatoriaus klaidos; jie yra inžinerinės specifikacijos gedimai.

Teisinga specifikacija:Reikalauti „penkių-prevencinių“ mechaninių blokavimų kaip privalomos konstrukcijos funkcijos, apimančios:

1. Apsauga nuo pertraukiklio užsidarymo ant įžemintos šynos
2. Apsauga nuo vežimėlio ištraukimo arba įdėjimo esant apkrovai
3. Apsauga nuo įžeminimo jungiklio užsidarymo, kai šyna veikia
4. Apsauga nuo patekimo į kabelių skyrių, kai grandinė veikia
5. Šynų izoliatoriaus uždarymo prevencija, kai pertraukiklis yra aptarnavimo padėtyje

KYN61-40.5 įdiegia visus penkis blokavimus kaip privalomas mechanines funkcijas -, o ne kaip pasirenkamus priedus. Metalinės apsauginės langinės automatiškai izoliuoja įtampančius kontaktus vežimėliui judant, o blokavimo seka yra mechaniškai vykdoma nepriklausomai nuo operatoriaus veiksmų. Tai patvirtina skydelio atitiktis GB 3906, GB/T 11022, DL/T 404 ir IEC 60298.

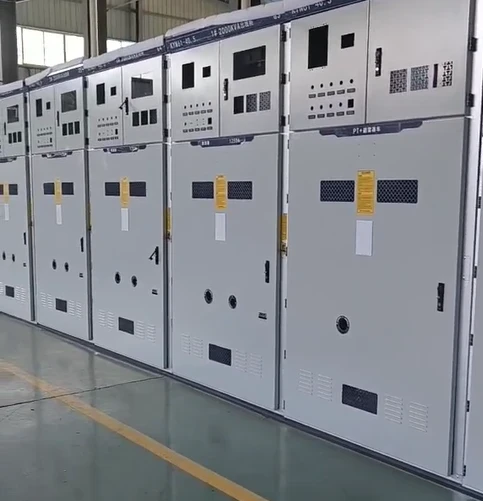

KYN61-40.5: tinkamai nurodytas 35 kV metalu dengtas skirstomasis įrenginys

TheKYN61-40.5 šarvuoti ištraukiami metalu dengti skirstomieji įrenginiaiGangheng Electric yra specifikacijos etalonas, pagal kurį įvertinamos penkios aukščiau nurodytos klaidos. Jo dizainas tiesiogiai susijęs su kiekvienu gedimo režimu: 40,5 kV vardinė įtampa su tinkamais IEC izoliacijos lygiais, trumpojo jungimo vertė iki 31,5 kA/80 kA smailės, IP4X gaubto apsauga, ištraukiamo pertraukiklio architektūra su tikslia vežimėlio mechanika ir privalomas penkių -prevencinis mechaninis blokavimas.

Spintelė pagaminta iš cinku -aliuminiu dengtos plieno plokštės su varžtais -. Tai gamybos metodas, kuriuo išlaikomas rankinio vežimėlio ir spintelės matmenų tolerancija iki mažesnio- milimetro tikslumo, užtikrinant nuoseklų vežimėlio sukibimą per visą skydelio eksploatavimo laiką. Keturiose visiškai atskirtuose skyriuose (relės prietaisai, grandinės pertraukiklis, kabelis ir šynos) yra nepriklausomi slėgio mažinimo kanalai: vidinio lanko atveju energija saugiai išleidžiama aukštyn, laikoma paveiktame skyriuje ir neleidžiama sklisti visoje linijoje.

Atsinaujinančios energijos projektams - didėjanti 35 kV pastočių pirkimo dalis visame pasaulyje - KYN61-40.5 apima harmoninės varžos konstrukciją, izoliavimo apsaugą ir atvirkštinės galios apsaugą, pritaikytą svyruojantiems vėjo ir fotovoltinių šaltinių generavimo profiliams, kuriems įprasti pastočių skirstomieji įrenginiai nėra optimizuoti.

Produktas palaiko tiek ZN85-40.5 vakuuminius grandinės pertraukiklius (buitinius), tiek SF6 išjungiklius iš Schneider (SF serijos) arba Alstom (FP serijos), todėl pertraukiklio specifikacijas galima suderinti su projekto reikalavimais ir vietos techninės priežiūros galimybėmis, nepriklausomai nuo skydelio pasirinkimo.

2023 m. sausio mėn. Tanzanijos projekto paleidimo duomenys: maitinimo dažnio atsparumo įtampa 95 kV/1 min., dalinis iškrovimas žemesnėje nei 10 pC - ir geriau nei sutartyje numatytos nuostatos. Visiškas energijos tiekimas buvo pasiektas per penkias dienas nuo išpakavimo, palyginti su septynių dienų pramonės bazine linija, kurią įgalino 3D animacijos diegimo gairės, kurios išsprendė šynų skyriaus išlygiavimą nereikalaujant-svetainės techninio palaikymo.

10 kV įtampos lygio projektams, kuriems reikalinga ta pati ištraukiama metalo{1}} architektūra, KYN28A-12 yra atitinkamas Gangheng produktas. Projektams, kurių įrengimo aplinka arba elektriniai parametrai neatitinka KYN61-40.5 standartinės specifikacijos, „Gangheng“ teikia inžinerinę peržiūrą ir individualius sprendimus be papildomo mokesčio.

Specifikacijų kontrolinis sąrašas: 35 kV metalinis{1}}apdengtas skirstytuvas

Prieš užbaigdami bet kokią 35 kV skirstomųjų įrenginių konkurso specifikaciją, naudokite šį kontrolinį sąrašą:
